실제 지층 정보를 반영한 지층 모델을 적용하면 토공량 계산 시 암반, 토사 등 각기 다른 암석별로 절/성토량을 계산할 수 있습니다.
Step 1 지층면 DXF 파일 업로드

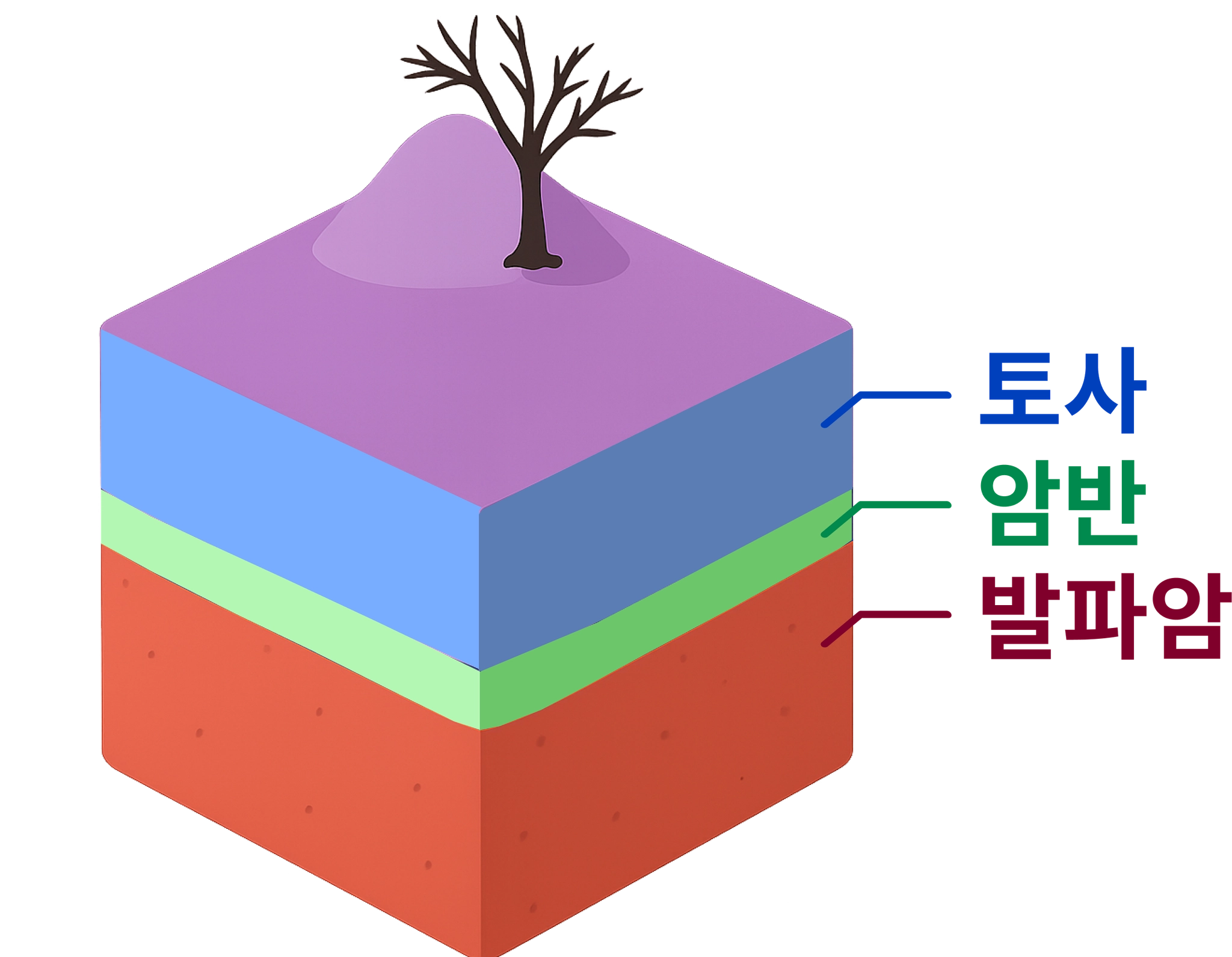

지반 조사를 통해 다음과 같이 공사 대상 지반의 지층 분포를 파악했다고 가정해보겠습니다.
이 내용을 엔젤스윙의 ‘지층 모델’로 생성하기 위해서는 다음 각 면의 DXF 파일이 필요합니다.
필요한 DXF 파일을 화면 좌측 하단의 업로드 버튼을 통해 ‘계획고’ 파일로 업로드해주세요.
3D 모델링이 가능한 삼각망(TIN) 표면을 포함한 DXF 파일을 업로드해 주세요.
Step 2 지층 모델 생성 시작

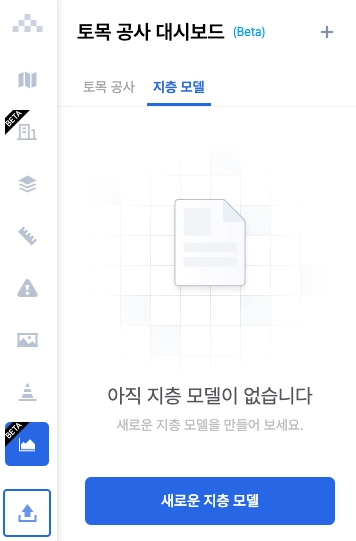

토공량 분석 탭에서 ‘새로운 지층 모델’ 버튼을 클릭해 주세요.
Step 3 지층 모델 정보 입력
생성하려는 지층 모델의 이름과 설명을 작성해 주세요.
‘초기 표면’으로 미리 업로드한 초기 표면 DXF 파일을 선택해 주세요.
•
추후 초기 표면으로 소스포토 기반 데이터셋도 선택할 수 있도록 지원 예정입니다.
•
소스포토로 초기 표면을 사용하고자 하는 경우 문의 주시기 바랍니다.

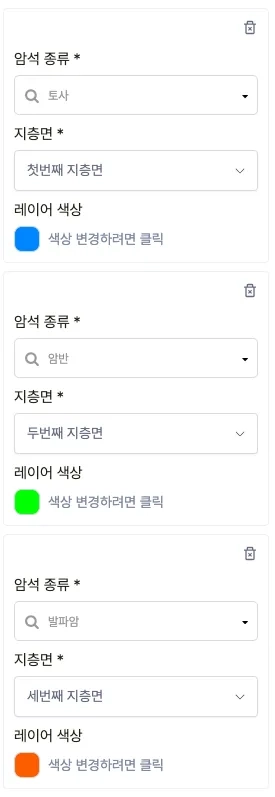

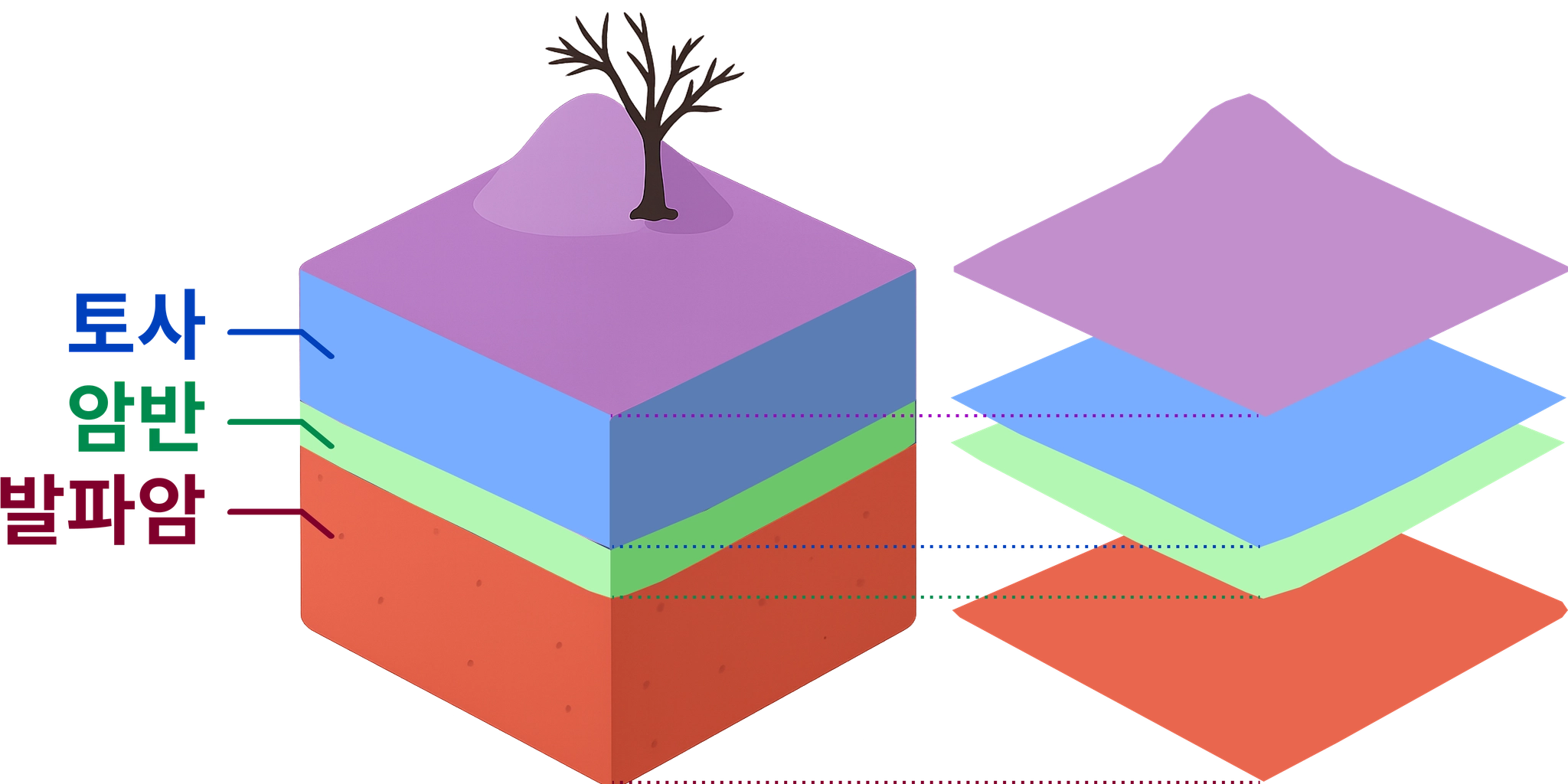

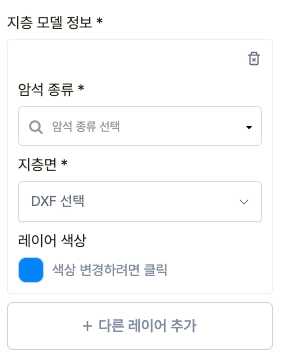

지층 모델 정보에 암석층별로 ‘암석 종류’와 ‘지층면’을 선택해 주세요.
암석층이 2개 이상인 경우,
•
‘다른 레이어 추가’ 버튼을 클릭 해 여러 암석층 정보를 입력할 수 있습니다.
•
위층부터 순서대로 작성해 주세요.
Step 4 지층 모델 생성 완료
모든 필수 정보를 입력하면 ‘지층 모델 생성’ 버튼이 활성화 됩니다.

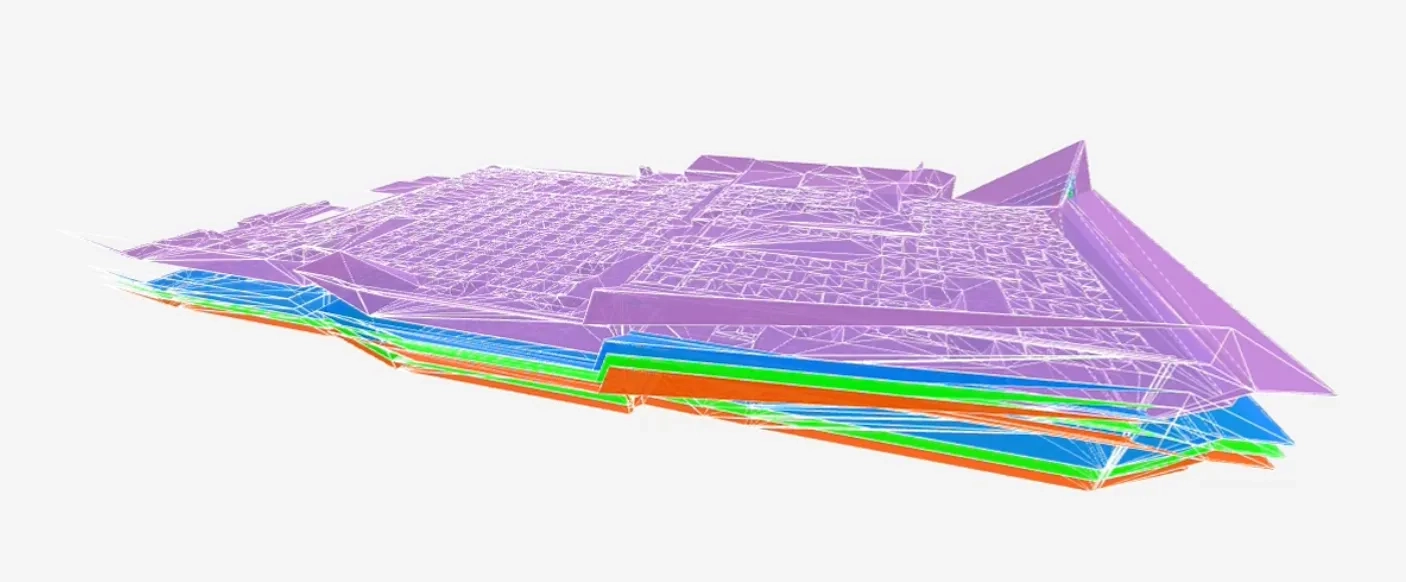

버튼을 클릭해 지층 모델이 생성되면, 3D 뷰어로 확인할 수 있습니다.

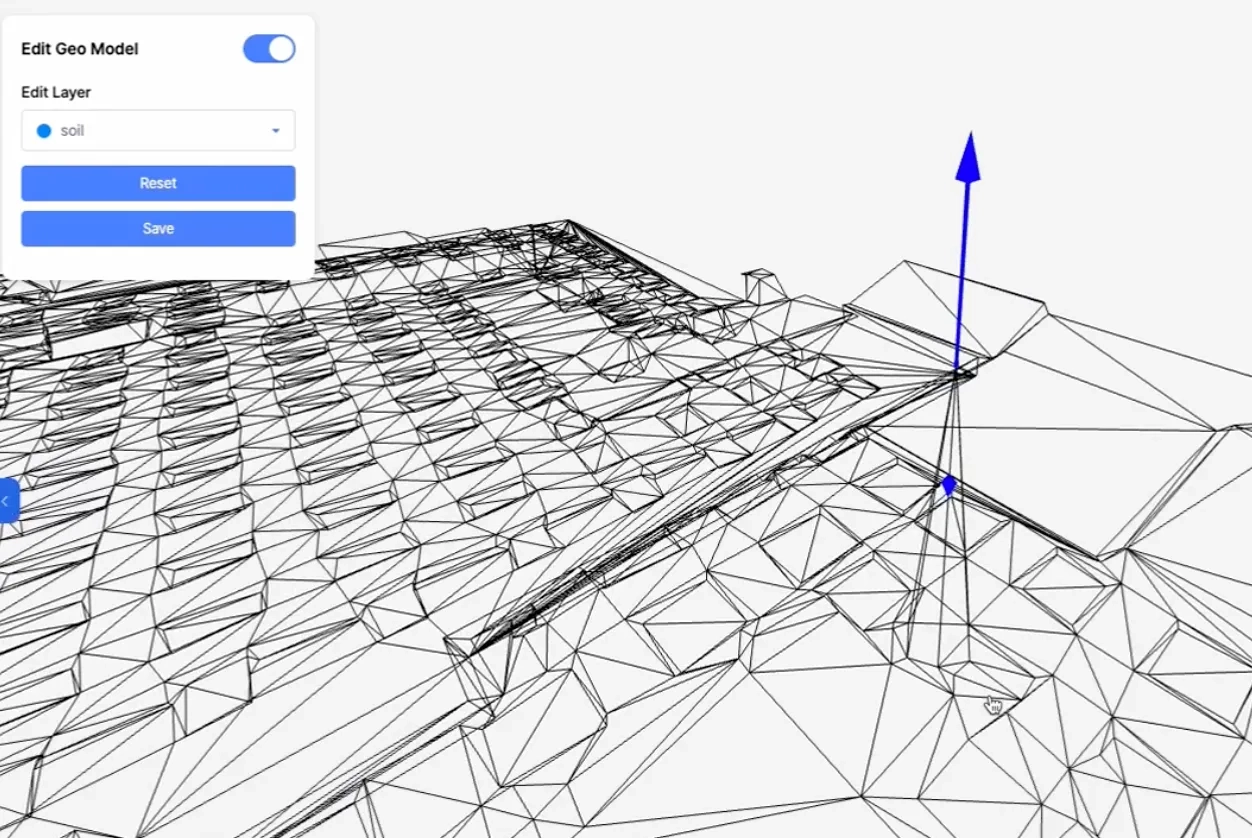

생성된 지층 모델을 수정할 수도 있습니다.
수정할 레이어를 선택한 후, 레이어에서 특정 점의 높이를 자유롭게 변경할 수 있습니다.
